26.12.2015
Система хранения инструмента
Компания ДИКОМ начала выпуск оправок для хранения инструмента под логотипом ДИКОМ. Изготовленные под эти оправки полочки стали важным дополнением комплектовки тележек ВСТ и тумб ВС. Это система хранения инструмента- оснастки и оправки распространенных стандартов. Она включает в себя салазки, рамы и держатели и предназначена для бережного хранения, организации и удобного перемещения различного инструмента и оправки для станков. Отметим, что необходимые держатели вы можете выбрать сами- приобрести ровно то количество и модификацию, которые подходят под ваши задачи.

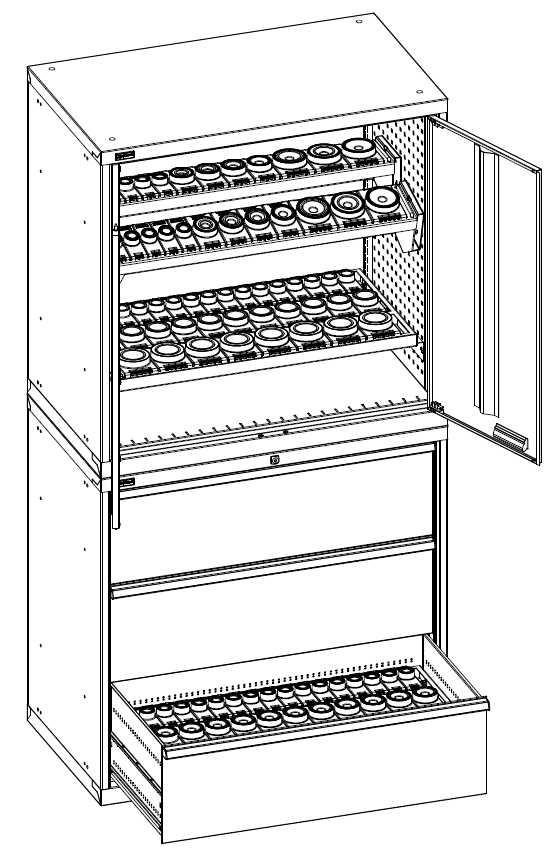

Пример использования системы хранения в тумбе ВС-033 (снизу) и тумбе ВС-031 (сверху), а также в тележке ВСТ-030
Салазки под держатели инструмента
Салазка представляет собой одну секцию под держатели инструмента. Благодаря ручкам ее удобно перемещать. Она устанавливается на кронштейнах с зацепами в тумбы ВС с распашными дверцами и в тележки ВСТ — прямо или под наклоном 15 градусов. Салазки изготавливаются шириной 411 мм и 961 мм — соответственно под типоразмер 1 и 3 тележек и тумб.

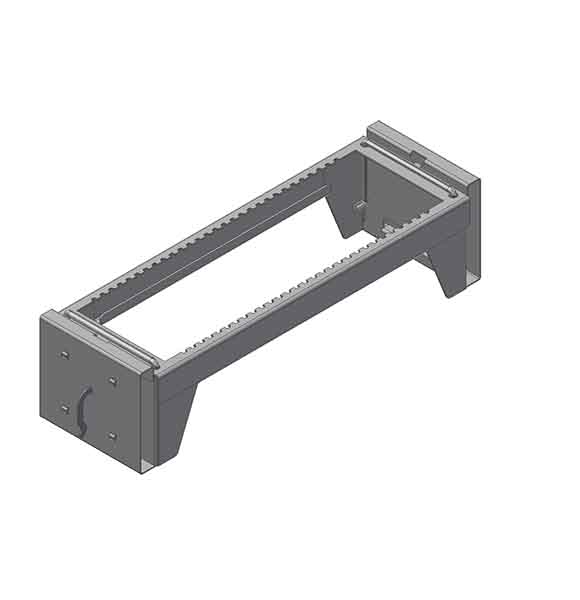

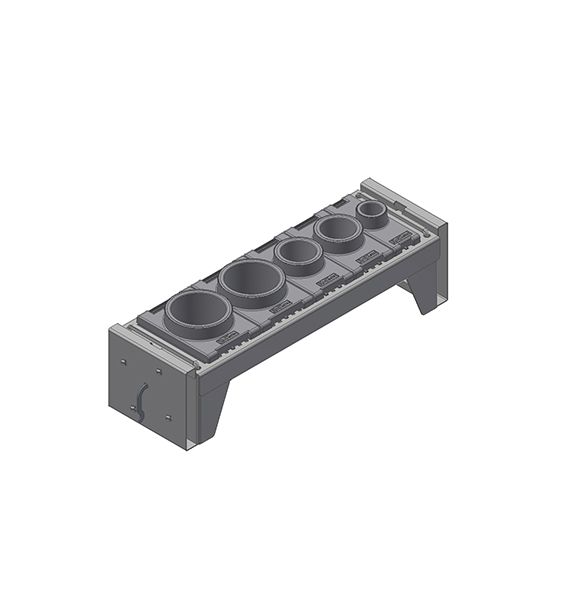

Салазка-01 пустая (слева) и с держателями (справа)

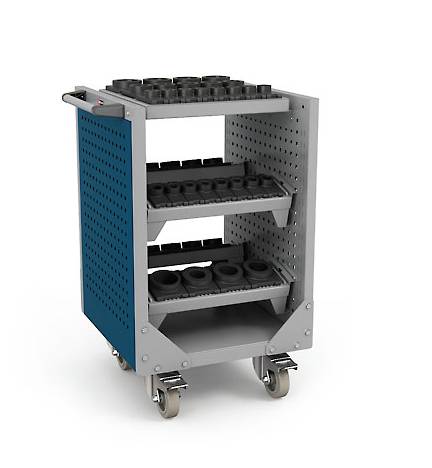

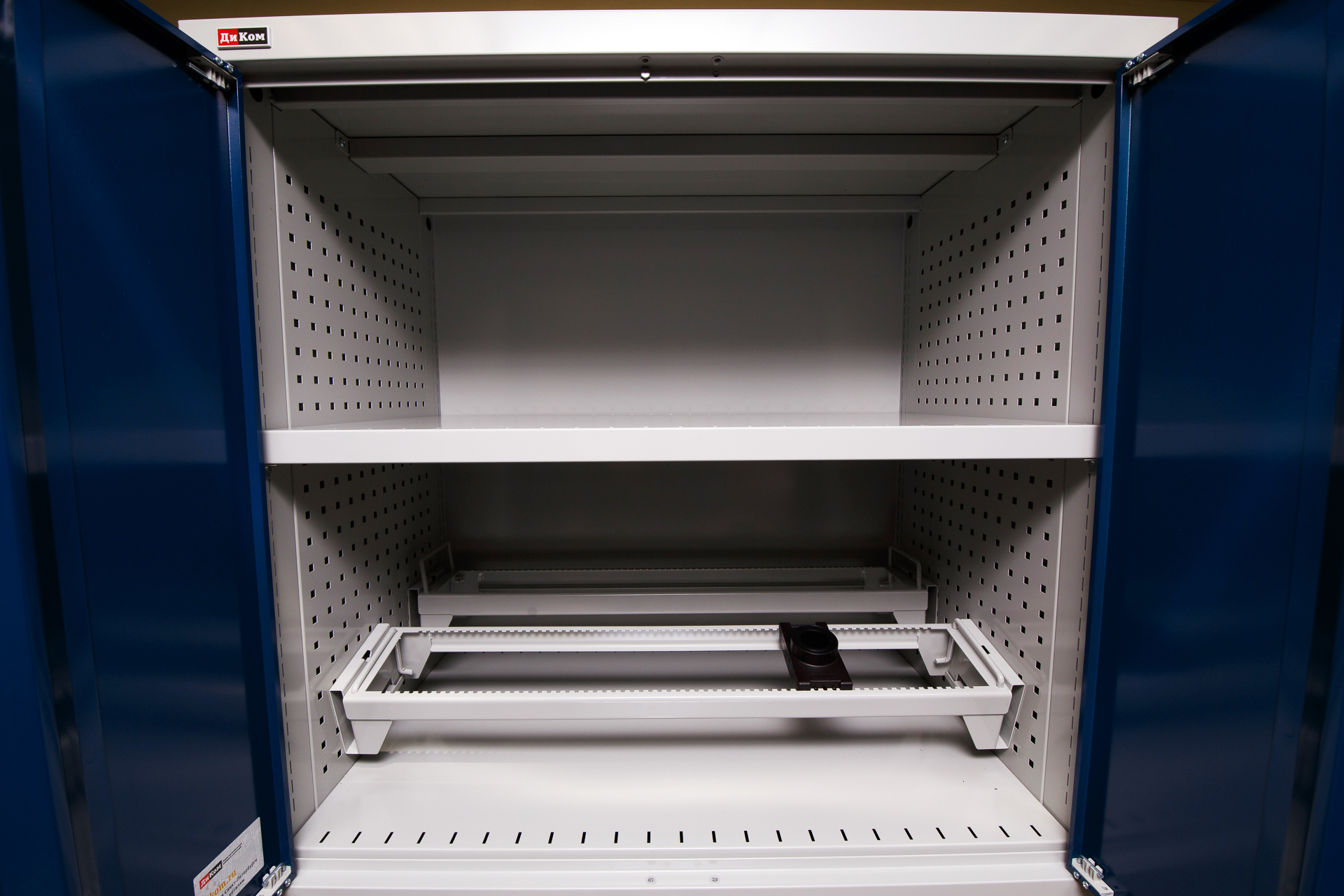

Тележка ВСТ-010 с салазками. Тумба ВС-031 с салазками
Рамы под держатели инструмента
Рамы состоят из нескольких секций под держатели инструмента. Они изготавливаются в трех размерах (шириной 448, 598 и 904 мм), и полностью заполняют по ширине и глубине ящики тумб ВС типоразмеров 1, 2 и 3. Рамы ставятся в ящики тумб на кронштейны, регулируемые по высоте. Учитывая высоту рам и инструмента, рамы можно устанавливать в ящики высотой 250 мм и выше. Также рамы можно установить в тумбы ВС с распашными дверцами и на тележки на кронштейнах с зацепами.

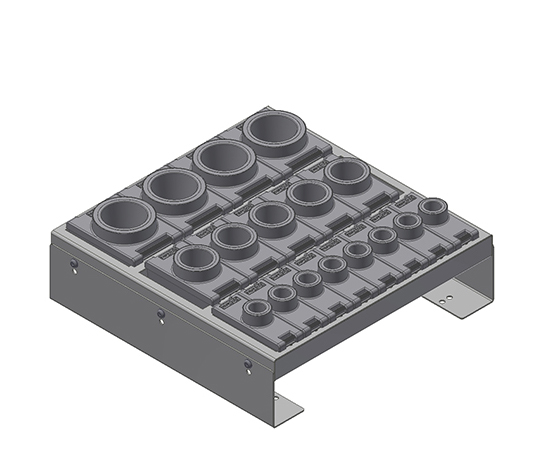

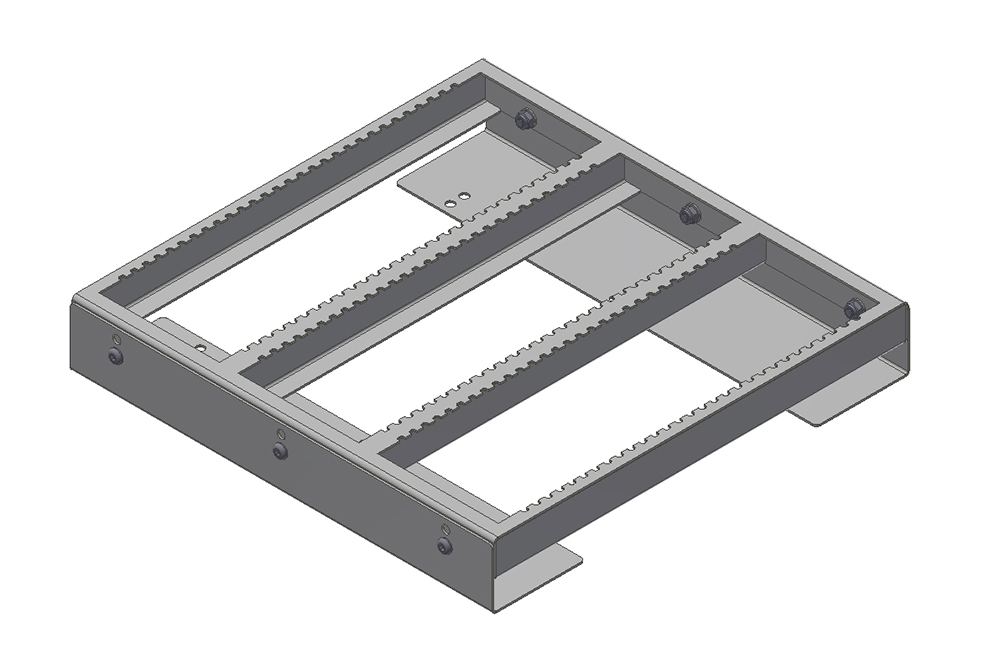

Рама-01 пустая (слева) и с держателями (справа)

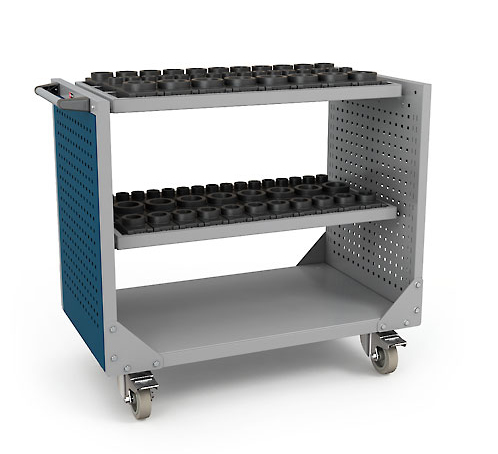

Тумба ВСТ-010 с рамой и салазками под держатели инструмента. Тележка ВСТ-030 с рамами под держатели инструмента
Держатели инструмента
Мы предлагаем держатели для оснастки и оправок всех основных стандартов: ISO, HSK, Capto, VDI. Есть также держатель «сделай сам» — в нем вы можете просверлить отверстие нужного диаметра.

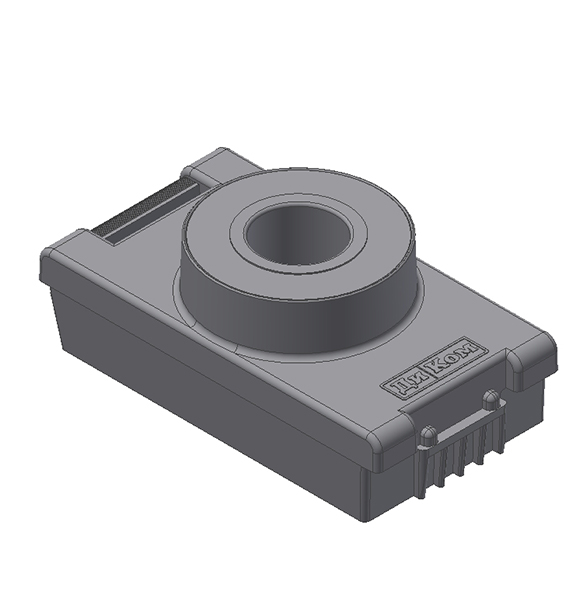

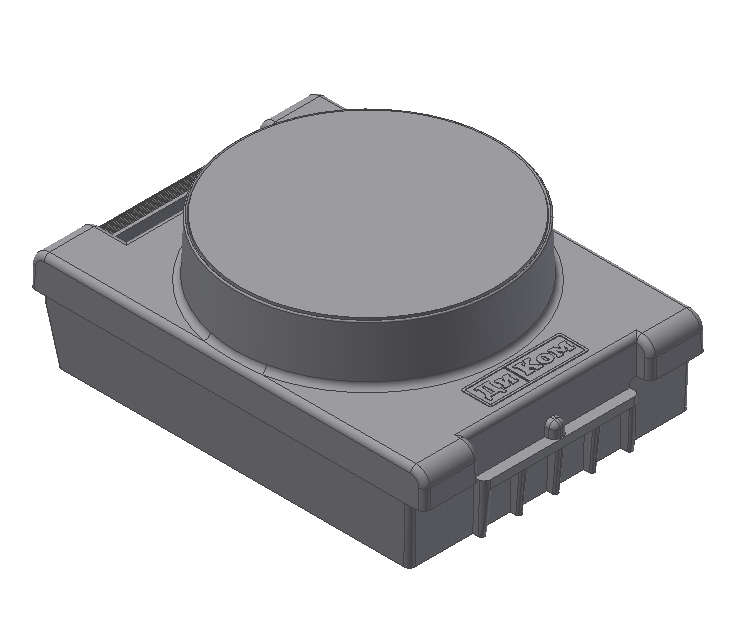

Держатель VDI 30 и держатель «Сделай сам»

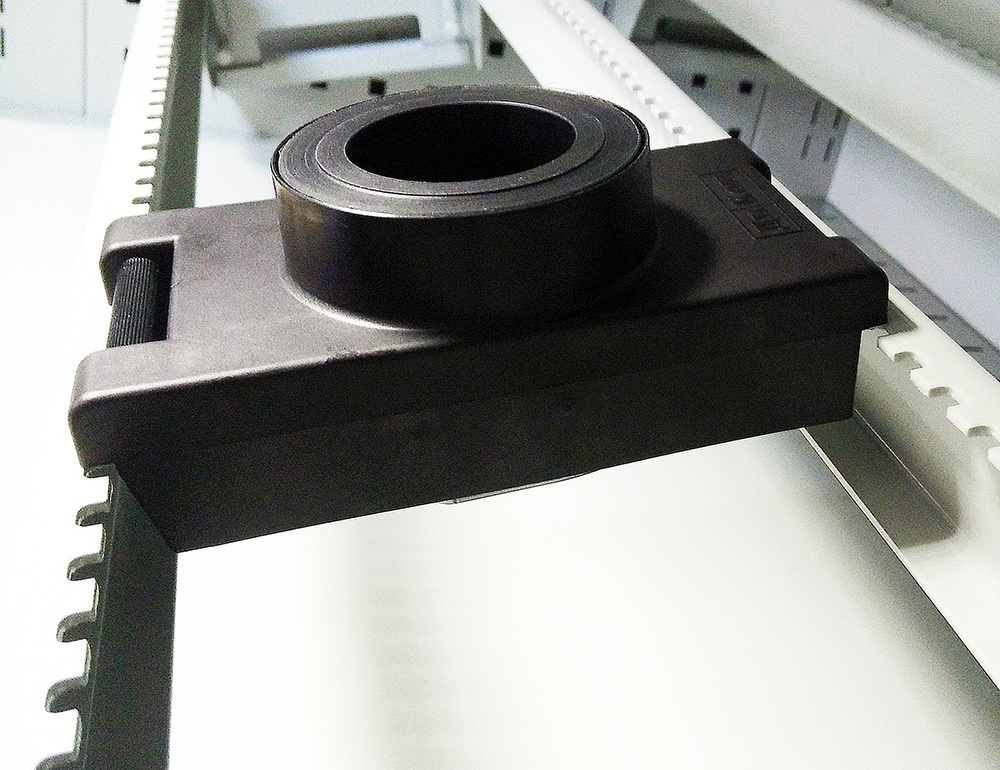

Держатель инструмента, установленный в салазку
Держатели изготовлены из качественной пластмассы (стеклонаполненный полиамид), вставки — из капролона. Это гарантирует их долгую службу. Если же какой-то из держателей будет поврежден или потерян, его легко заменить на новый. Всю конструкцию при этом менять не нужно.
Установка держателя

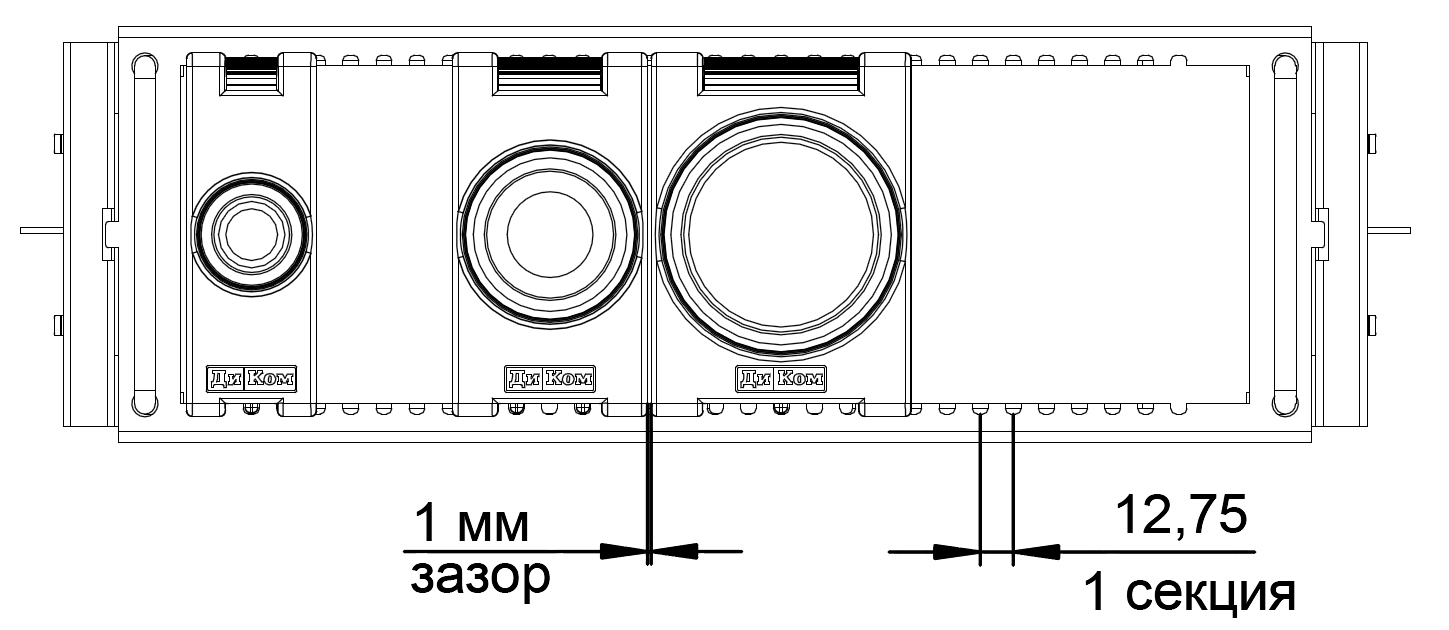

Количество держателей, помещающихся в выбранную салазку или раму, можно рассчитать самостоятельно. Ширина держателей 50 мм, 75 мм или 100 мм указана в таблице в паспорте товара. Между держателями рекомендуется оставлять зазор в 1 мм.

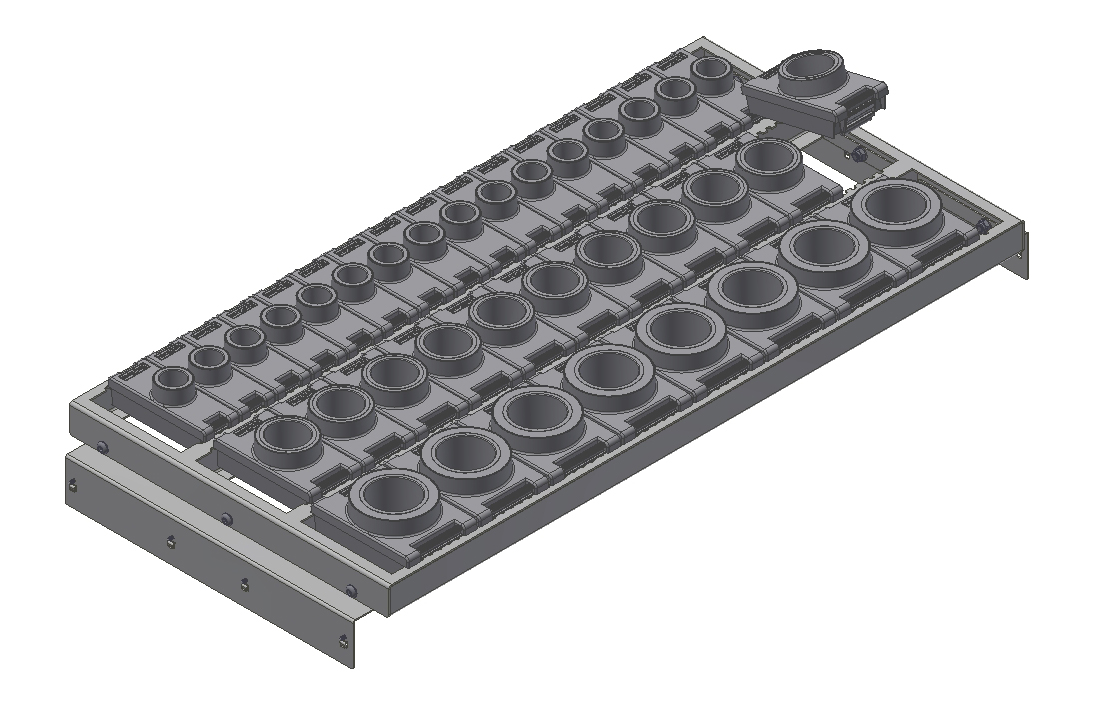

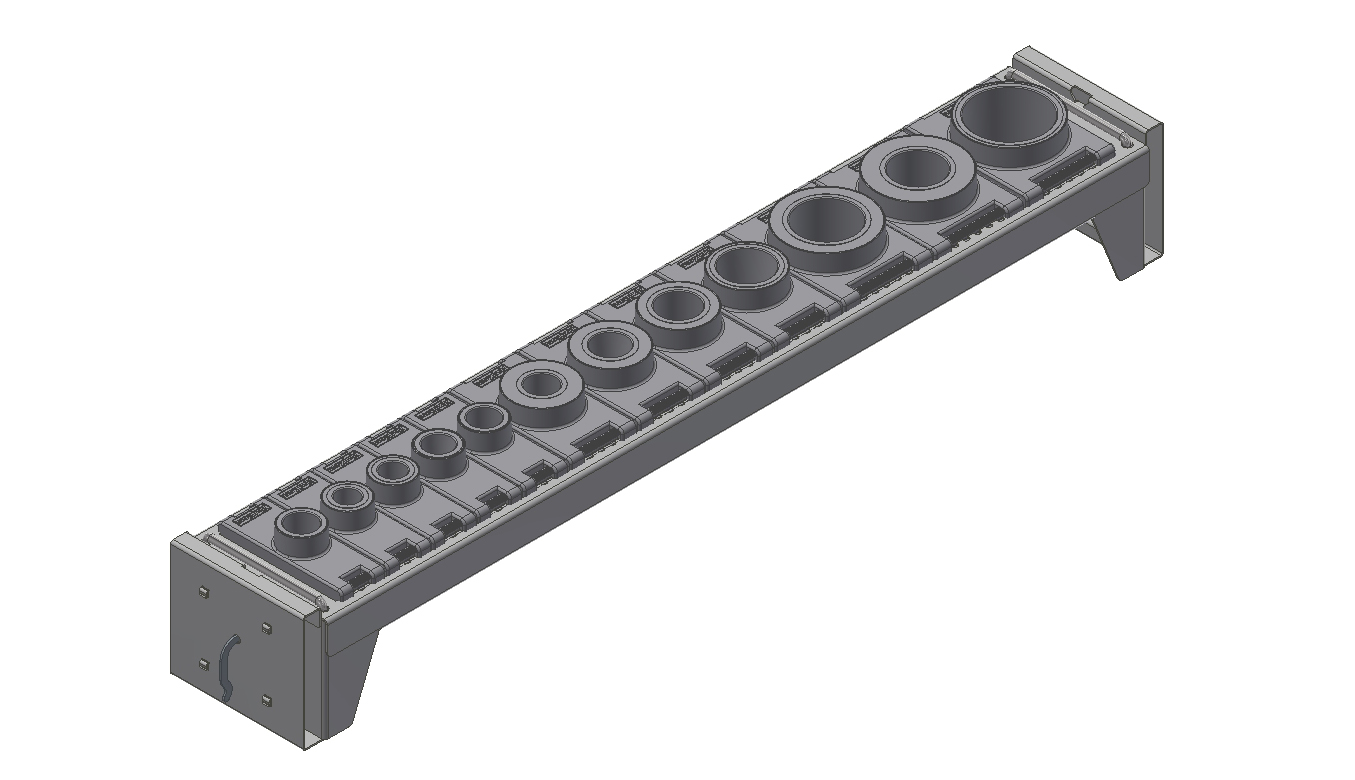

Рама-03 и Салазка-03 с держателями инструмента
